贵州省兴义市城区供电公司KC-900培训测试报告

测试时间：2015年6月29日
测试人员：西安华傲苏工 城区供电公司 杜班长 邓工
测试地点：贵州省兴义市桔山大道
测试仪器：KC-900电缆故障快测系统
测试目的：现场对电缆故障测试仪讲解使用，对供电局员工进行系统培训，让他们对仪器的使用更加清楚，并且学会现场分析，积累经验。

6月29日到达兴义市城区供电公司，与杜班长接洽后得知，电缆维修班对KC-900电缆故障快测系统的使用不是太了解，而且有一根10KV电缆存在故障，要求进行测试并培训。

到达现场后，发现该电缆长度约为600米左右，在城区人行道下面埋设，中间有2个接头。然后将电缆两端甩开，与系统分离，用5000V摇表进行故障性质判断，发现三相都对地阻值为0。

1、测试故障距离,用KC-900电缆故障快测系统主机的低压脉冲法进行测试，发现电缆全长为634米，在114米处波形为开路，三相的波形都一样；然后用闪络法进行测试，出现标准的近距离波形，故障距离为120米；然后用三次脉冲进行测试，判读距离为118米。于是可以肯定的是该电缆在118米左右的地方发生了故障。

2、找路径,用DTY-5000电缆综合探测仪，发射机直连线的红夹子接任意一相，黑夹子接大地，查找路径，发现查找过程中，信号衰减不明显。

贵州电网兴义城区分局

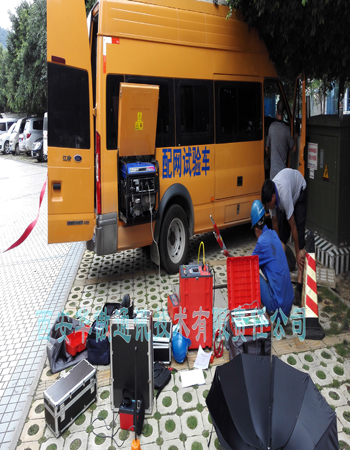

KC-900电缆故障测试仪现场

3、加高压，精确定点。用HGD-32高压信号发生器给电缆施加高压信号，使电缆故障点打火放电，然后去从大约100米的地方开始定点，最后在距离信号施加点大约110米的地方定到故障点。

测试总结:测试10KV的电缆的故障，测距很重要，但是电缆故障测试仪测出来的距离只是电缆的实际距离。而不是地面上的距离，所以在定点时一定要注意，别漏听区域。
