中牟水务局ZMY-4000电缆直埋仪测试培训报告
测试人员：西安华傲郭工 水务局 胡站长 张师傅
测试时间：2015年7月10日
测试仪器：ZMY-4000 电缆直埋仪
现场一：电缆为3相铝芯电缆，用于给地下水泵供电。现缺一相，其他两相为好相。
测试情况：使用ZMY-4000直埋电缆故障测试仪电子绝缘摇表测试，好相对地绝缘1.9兆欧。坏相对地绝缘30千欧。
在井内施加信号，找到电缆的准确路径，并沿途观察信号变化，但由于电缆埋设较旧，电缆上方现在全部建设有厂房等建筑物。每穿过一个房子时，信号均有信号衰减。开始时48dB信号800，找到配电柜时66dB。电缆长度大约在400多米。
从配电柜端施加信号，一路观察信号变化，在距离水井60多米处的地方信号衰减，跟在井中加信号在同一地方衰减。但电缆上方为建筑物。打开盖子发现里面是沙子，地面为水泥。在离电缆路径4M的地方才能平行使用A字架，增益在60dB，有大信号。

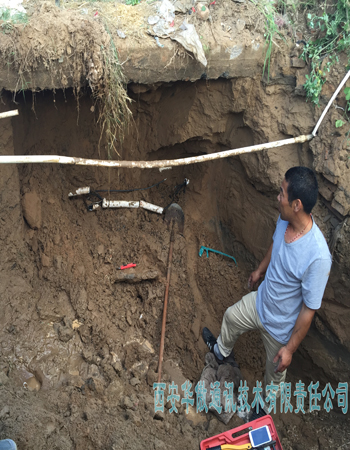

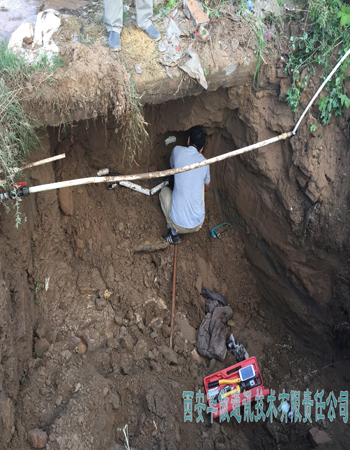

通过直埋电缆故障测试仪的信号对比判断出故障点，客户决定招来挖掘机开挖此处。为了保证开挖的准确性，我找来测距主机来进行验证，通过测试电缆全场为386米，在井中测试，故障点距离68米。在配电柜中测试故障点距离为315米。故判断此处为断线地点，并只有一处断点。 经开挖验证后，准确无误。客户将此修复后，水泵恢复工作。
现场二：电缆为三相铝芯电缆，用于给地下水泵供电。现缺一相，其他两相为好相。
测试情况：使用ZMY-4000直埋电缆故障测试仪电子绝缘摇表测试，好相对地绝缘5兆欧。坏相对地绝缘6千欧。在配电柜端施加信号，在离配电柜40多米处信号衰减严重，用A字架40dB扎出泄漏点。从另一端施加信号，发现电缆全场大约有900米左右，并且电缆在路边沟道中，一路走到配电柜这边，信号有衰减但不明显，进入院内发现信号没到信号衰减点时信号就已经相当弱，并且波动很大。所以怀疑院内二十米的范围内有两个点。判断断电在离配电柜60米左右，40米处可能为接地或者电缆外绝缘破损。后用测距主机测试，电缆全长880米，断线距离58米。与信号判断相吻合，能够判断故障在这一区域, 客户决定将此段电缆换掉。
总结：使用直埋电缆故障测试仪时，要仔细观察信号变化，分析原因。但有时由于地形和地势原因，会造成观察信号的不便。这就要通过仔细判断和分析来确定故障点的位置。
