仙桃供电公司DZY-3000电缆故障测试仪测试报告
测试单位：仙桃供电公司 曾工 西安华傲公司 郭工 吕工
测试地点：仙桃市
测试目的：给客户培训仪器的使用
测试设备：DZY-3000电缆故障测试系统
现场情况：
客户反映在分支箱内有两根高压电缆，均绝缘出现问题。使用摇表进行绝缘测量，发现电缆的绝缘情况如下：两相相间及对铠绝缘为0.5MΩ，另一相为好相。另一电缆的绝缘情况如下：单相对铠为0MΩ，其他两相为好相。

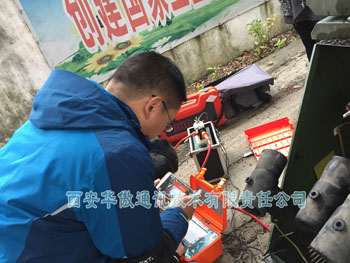

使用DZY-3000电缆故障测试系统测试，可以看到电缆全长以及波形图杂乱无序。使用其中一个故障相对铠测距，得到的波形仍无法判距。使用另一故障相对铠测距，开始时波形不易判读。随着放电时间的延长，得到了标准的远距离波形。
电缆路径查找必须要明确电缆方向，否则盲目定点毫无意义。发射机在一个方向信号50dB能找到电缆正上方。在相反方向信号42dB就可以找到信号最大点，无法进行区分。给另一个电缆施加信号，只有在一个方向信号很强，另一个方向几乎没有信号。此时可以明确区分出电缆走向。
使用DZY-3000电缆故障测试系统定点，明确电缆路径后，沿线查找在某处听到明显的放电声音，故障点准确无误。
总结：此次测试电缆的距离都较长，对于测距主机的要求较高，通过不断的调整放电的相序，得到准确的故障距离。在准确的路径和距离的前提下，大大的提高了定点效率,客户对此表示非常满意。
