GXY-3000地下管线探测仪临潼豁口使用报告

2014年8月5日，西安华傲公司接延长某公司地下管线探测仪培训请求，于8月5日上午9点出发，开车去西安市临潼区豁口延长油库区北侧铁道南测试一条35KV带电运行电缆的埋设深度及其地下路径。
一、测试地点、时间、参与人员
地点：西安市临潼区豁口延长油库区北侧铁道南
时间：2014年8月5日
测试仪器：gxy-3000地下管线探测仪
参与人员:苏工、严工，还有该公司工作人员
二、测试目的
准确找到埋于地下待测电缆的路径走向，埋深
三、测试过程

到达现场后，发现现场需要测试的电缆为：35KV供电电缆，并且电缆正在正常运行中，目测电缆600多米。所以采用GXY-3000地下管线探测仪的耦合法进行测试。

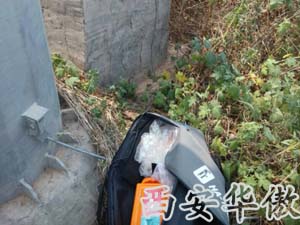

1）将GXY-3000地下管线探测仪发射耦合钳与发射机相连，再用耦合钳完全卡住被测电缆。

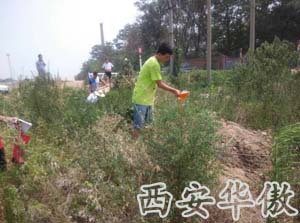

2）找路径：先用GXY-3000地下管线探测仪接收机找到被测电缆路径上的一点，再根据接收机信号强度确定被测电缆的准确路径走向。前100米，增益40dB左右，信号800左右；再往后走，信号强度明显减弱，增加增益，使信号保持在800左右继续进行测试；在整个测试过程中，由于测试环境地面的高低起伏差距较大，所以需要频繁的调节增益，使信号保持在800左右，以方便测深。

3）测深：在距离施加信号15米处的电缆正上方，首先采用直读法进行测深，接收机显示为“200cm”左右；再到距离电缆50米处用同样的方法进行测深，接收机同样显示“200cm”左右；最后选择使用80%法测深，由于现场多处有二次回填，所以电缆深度相差较大，平均深度2米左右。
四、测试总结

经过上午3个小时的测试，准确寻找到该35KV带电电缆路径，并且做标记，找路径环节相当的顺利，即使部分测试环境比较恶劣；
