复杂条件下地下管线探测仪的使用方法

复杂条件下地下管线探测仪的使用方法

多条平行管线的探测

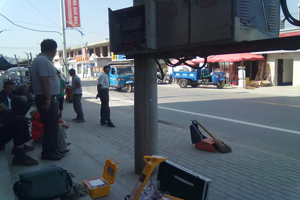

地下管线探测仪使用现场在城市地下管线探测中,遇到的不只是管线种类单一的情景,而且是地下管线密集分布、条件复杂的情况同时存在,多条管线密集并行分布便是其中之一。探查多条密集平行管线的最大障碍是相邻管线的干扰,这种干扰会给探测造成较大的测深误差及平面定位错误。 在实际工作中,直接法及夹钳法是探测平行管线的行之有效的方法,它能减少相邻管线的干扰,突出目标管线异常,是区分平行管线的有效技术手段。受场地条件的限制,不宜采用直接法和夹钳法时,用感应法,采取一定的技术方法也能取得较好的效果。

纵横交叉管线的探测

纵横交叉管线多数是多条管线既平行又交叉,管线埋深不一,交叉点多,干扰较大,给探测工作造成很大的困难,往往需用电磁法无源、有源,直接法、感应法互相配合,灵活运用才能取得好的效果。

上下重叠管道的探测

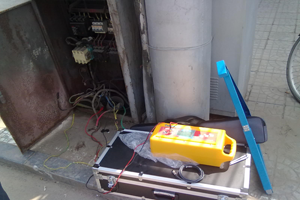

地下管线探测仪使用现场上下重叠管道有多种情况,按其材质电性可分为:金属管道重叠、金属与非金属管道重叠、非金属管道重叠。重叠管道的探测是管道探测中的难点之一,单一方法很难达到目的,必须采用综合的物探方法。

(1)金属管道重叠:用电磁法探测重叠的金属管道时,由于重叠管道间的相互干扰,观测异常为上下管道异常的叠加,用电磁法能对其进行精确定位,而在定深上误差较大,但重叠管道不总是重叠在一起,可在其分叉处分别定深,来推知重叠处管道的深度。

(2)金属与非金属管道重叠:由于金属管道与非金属管道的电性差异,可用电磁法对金属管道进行定位、定深。多数非金属管道虽带有钢筋网,但在电性上与金属管道相比,导电性仍很差。故对非金属管道用电磁法探测很难奏效。当非金属管道带有钢筋网时,亦可采用加大发射机功率,通过探查管径的办法来解决 。
