郑州供电段北站车间测试报告

测试时间：2015年1月4日
测试地点：郑州
测试人员：西安华傲公司周工，郑州车间王工、高工等5人
测试设备：整套KC-900电缆故障测试仪，其中包含KC-900三级脉冲电缆故障测距主机、HGD-5000光电缆路由探测仪、DDY-3000电缆故障定位仪、HGD-32一体化高压信号发生器、DSY-2000D带电电缆识别仪、HDZ-08B双枪电缆安全刺扎器等。

初步情况：该电缆为变电站之间备用10KV电缆，全长1400m，由于2年前停电后至今没有在运行，现准备送电检测电缆情况，发现合闸就出现报警提示。人工摇表判断2相对地绝缘阻值分别为2兆欧、5兆欧。车间人员开始也测出是530m附近故障距离，但是没有精确定点 。

测试情况：

现场将电缆头子分离，通过再次确认对地绝缘阻值还是2兆欧、5兆欧。用KC-900测距主机测试全长为1401m，采用三级脉冲测试故障显示532m，再另一端测试为870m，通过使用电缆综合探测仪将故障点位置附近查找清楚，发现刚好是在铁道的两边，中间有80m是穿过铁路。电缆过铁路段下面是走的沟道，2m多深。观察完故障点现场时使用一体化施加1.1万KV高压放电，用定点仪先听过铁路段的沟道，发现没有放电声音，然后分别往两头排查，最后发现在一处桥架上的沟道有放电声，打开盖板发现是一个接头坏了，但是通过放电声音判断不是很有力量，在附近8m处又找到一个放电声，挖开也是一个接头坏了。

测试总结：

此电缆故障是由于铁路改造电缆不够长，接了8m电缆，做了2个接头，当时做接头时使用劣质接头和做接头的工作质量不过关导致电缆出现问题，在测试故障时车间人员对故障的距离没有完全肯定导致第一次测试没有定点，此电缆故障两端的波形还算比较好看，故障现场预估距离很重要，可以节约很多时间来定点。

华傲荣誉

郑州铁路供电段郑北供电车间北一电缆测试报告

北一电缆是2011年1月份发生的故障，当时供电车间测试了一天半没有任何结果测试，（故障距离测不出，路径仪受现场干扰无法使用）。他们请来了当地供电局，开着进口的电缆故障测试车经一天的测试，无果而返。并对电缆判了"死刑"，无奈之下，只好启用枢联电缆临时供电。

北一电缆故障为C相接地，用低压脉冲只能测到全长768米，高压闪络波形不规律无周期性，而且叠加了很多杂波，无法判读距离（这是因为电缆长时间停运，故障点严重受潮所致）。

用KC900电缆故障测试仪三级脉冲测试法，很清楚测出了弧短路波形，毫无争议的读出故障点距离为380米（三级脉冲采用弧反射技术，把复杂的闪络波形转化为低压脉冲短路波形，很容易判读）。

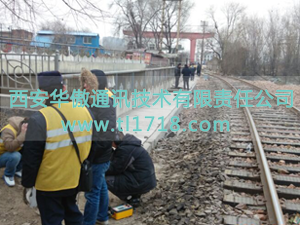

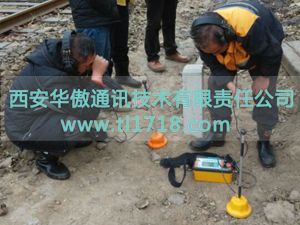

故障精确定位，使用DDY-3000电缆故障定点仪，在恶劣的现场环境下，铁轨道渣旁边，不受干扰听到了清脆的放电声，至此用时一小时解决了供电车间悬而已久的问题，救活了已判"死刑"的北一电缆，挽回了供电车间不必要的损失。

郑州供电段唐段长和供电车间潘书记、王主任及在场技术人员对西安华傲通讯技术有限责任公司的KC900电缆故障测试仪仪非常满意，高度认可。充分体现了科技带来的工作高效率。
