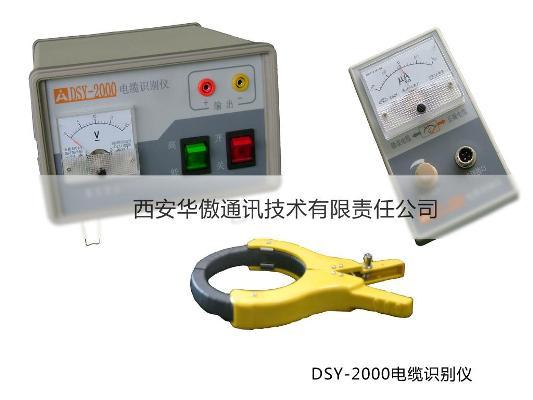

DSY-2000电缆识别仪

原理介绍

DSY-2000电缆识别仪是西安华傲根据电力行业的需要而研制的一种专用电缆识别仪器。电力电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别电缆运行状况（即判别是带电运行电缆，还是停运电缆）；判别停电电缆中欲想寻找的电缆。DSY-2000电缆识别仪具有判别电缆准确、快速、操作简单、应用范围广等特点。是目前国内电缆识别仪器中技术先进、性能优越的新型电缆识别仪器。

电缆识别仪由信号发生器DSY-2000F和接收钳及信号检测器DSY-2000J三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，而其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。接收钳信号检测器DSY-2000J同信号发生器联合使用时，可以用于电缆带电状态判别，或辅助寻找电缆短路位置等工作。

使用范围

电缆识别仪适用于各种型号电缆中的停运电判别；识别所要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。

DSY-2000电缆识别仪识别现场

技术参数

发生器DSY-2000F
电源：AC220V 50HZ；
输出功率：1KVA；
脉冲序列：1-2秒间隙调制；
重量：4.5Kg；
尺寸：260*180*110mm；
电缆识别仪接收器DSY-2000J
灵敏度：6级；
仪表：0-100mV；
电源：DC 6V；
重量：0.5kg；
尺寸：120*65*80mm；

出厂产品配置

标准配置：
电缆识别仪脉冲发生器 DSY-2000 1台
识别夹 1个
电缆识别仪接收器 JS-20 1台
电源线 1根
接地导线 1根
检测导线 1根
夹子 2个
