常州市110KV供电电缆识别-带电电缆识别仪使用报告
测试时间：2014年12月19日
测试地点：地点一、常州市吊桥路金鹰国际广场
地点二、110KV供、输电塔
测试人员：西安华傲 苏工 常州市供电局 陈工

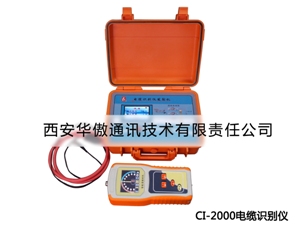

测试仪器：DSY-2000T带电电缆识别及寻径仪
测试现场一：电缆沟内有9条110KV的供电电缆，且沟内有交叉互联点，9根电缆3根为一组，需要在电缆沟的另一端识别出来这9根电缆，并分别标记。

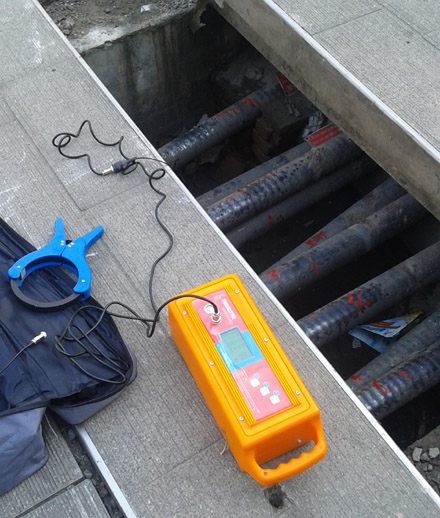

带电电缆识别仪发射机使用现场
测试过程：先在信号施加点用带电电缆识别仪发射耦合钳卡住其中一条电缆，发射机选择高频高档，再去识别点用接收耦合钳进行识别，但是由于电缆之间距离太近，耦合钳无法完全卡住电缆。于是将电缆识别仪接收耦合钳换作高频的听诊器进行识别。由于在信号施加点和识别点之间有交叉互联且被覆盖在沙子下面，所以在识别点识别的时候有3根信号强度比较接近，在相同增益下，交叉互联的3根电缆信号分别为820,710,650；剩下的6根信号都不到300同增益下。然后由于信号施加点的电缆相距太近，用硬耦合钳不方便，所以也改用了软性的耦合钳给电缆施加信号。

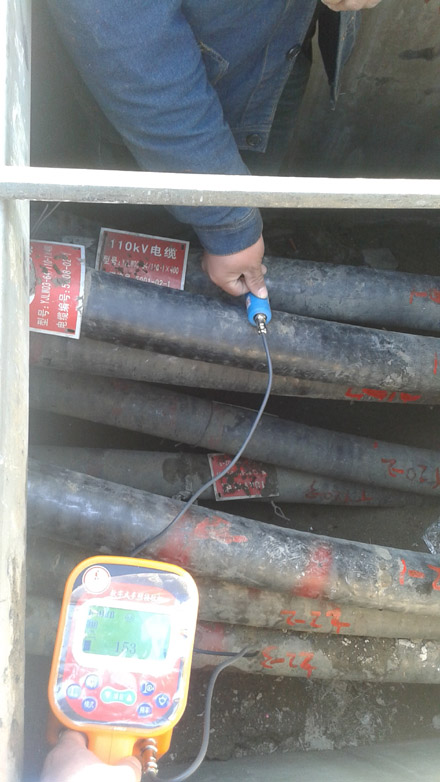

带电电缆识别及寻径仪接收机使用现场
测试现场二：有9根110kv供电电缆，从架空线转为电缆沟埋设式，其中3根为一组，一共有3组。需要找出这3组电缆的路径、埋深并对其中一组进行识别做标记。

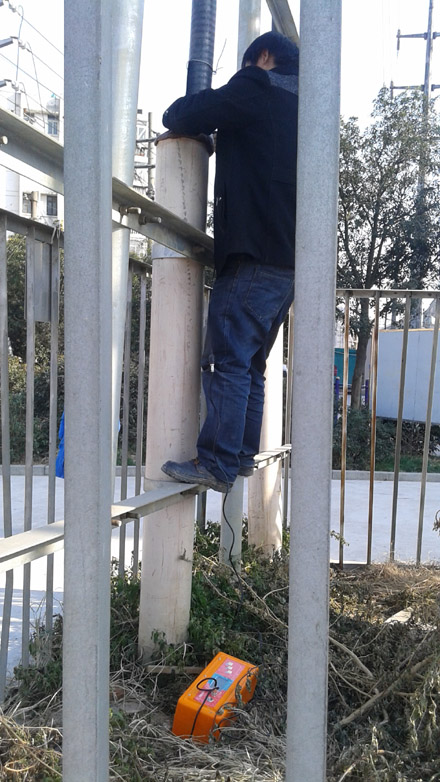

测试过程：信号施加处只能在竖直向下的电缆上，且不能卡在电缆的护管上，所以用软性卡钳给电缆施加信号，然后开始找电缆路径，增益大约在刚开始时为60dB，信号强度为850左右，在找路径的过程中，增益一直保持在65~70dB之间，被测电缆的电缆沟深度大约是1.5米，三组电缆路径分别为向南、向北和向东。找完路径后对向南的那组带电电缆进行识别，在要识别的地方打开电缆沟，电缆沟里面有6根电缆，但是从信号施加点到识别点之间，电缆之间没有交叉互联，所以识别很顺利，有施加信号的那根电缆，用听诊器去识别，加信号的那根缆在增益为25dB下，信号强度为820，相同增益下，其他两根电缆的信号强度为200左右。
至此，本次带电电缆识别及寻径工作顺利完成，得到了客户的赞扬。
