DSY-2000D带电电缆识别仪
原理介绍
带电电缆识别仪在电缆施工及维护工作中具有重要意义，停电电缆的识别现在已经很容易实现了，它主要靠发射大电流低频脉冲即可实现，而这种方法只能对停电电缆进行识别，而对运行电缆的识别则素手无策。而实际工作中却经常要求电缆识别必须进行带电识别。从
一束电缆中准确的识别其中一根目标电缆，是电力工程师和电缆维护者经常遇到的技术难题，我们经常遇到许多电缆搅合在一起，分不清他们的来路；或者从A地到B地有许多电缆，我们搞不清他们他们一一对应关系；这样就需要我们做电缆识别了。识别又可分为停电识别与带电识别，两者的区别为目标电缆是停电还是运行电缆；
西安华傲公司根据用户的上述需求研制开发了DSY-2000D带电电缆识别仪，它采用非接触式的间接耦合方式来实现对电缆的快速准确识别。该仪器与DSY-2000电缆识别仪的主要区别及特点如下：
1、电缆处于运行状态下在线识别，极大地提高了工作效率，减少了停电所造成的经济损失。2、采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全。
3、不需断开运行电缆两端与配电设备的连接，保证了电气设备的正常运行。
4、同时兼带停电电缆识别的功能。

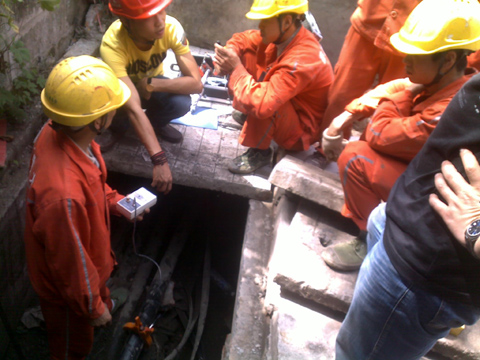

工作模式及使用方法

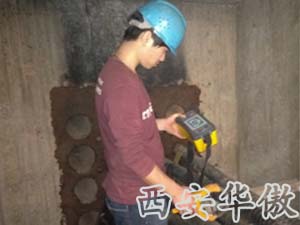

1、信号幅度比较法：将信号通过发射钳耦合至目标电缆，用接收钳检测各电缆的信号幅度，幅度最大者为目标电缆。
2、不同频率信号比较法：将不同频率信号通过发射钳耦合至目标电缆，通过接收钳接收不同频率信号，各频率段幅度均为最大者为目标电缆。
3、通过接收钳接收50Hz信号，幅度最大者为目标电缆。
DSY-2000D带电电缆识别仪原理图
技术参数
输出信号：输出四种频率815Hz、8kHz、33KHz、83KHz
输出功率：恒功率输出，低、中、高三档，最大15瓦
输出模式：耦合感应式、直接输入式
阻抗显示：100000欧以内
显示界面：大屏液晶图形显示，自带背光
电源：标准1号1.2V充电电池6节，充放电500次。
待机时间：大于8小时，电量提示。
过热过流：自动保护。
工作温度：-20℃—50℃
体 积：230×140×270mm
重 量：2 kg
接收机
接收频率：接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。
接收模式：耦合钳。
信号界面：数字、光栅、声音三种界面同时提示信号强弱
显示界面：大屏液晶图形显示，自带背光。
增益控制：手动调节，动态范围000——100db。
探测长度：直连电缆时，最长15KM。
耦合电缆时，一次耦合可测3Km，多次耦合无限远。
电 源：标准5号1.2V充电电池6节，充放电500次。
待机时间：大于12小时，电量提示。
过热过流：自动保护。
工作温度：-20℃—40℃。
体 积：75*180*160mm
重 量：1.3Kg
识别钳：2种口径可选。φ120/φ50mm
标准配置：发射机、接收机、耦合钳、直连信号线、地钎、充电电池及充电器
