CI-2000电缆识别仪

产品原理介绍

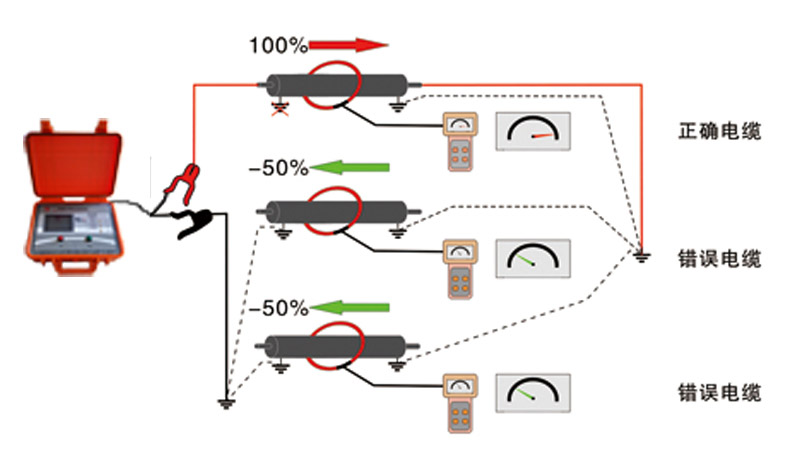

CI-2000电缆识别仪是西安华傲公司根据电缆识别仪市场需求，最新研发出电缆识别的一种新型电缆识别仪的专用仪器，CI-2000电缆识别仪主要创新点在于：首先整套电缆识别仪采用电池供电，彻底摆脱了对220v市电的依赖，更加有利于CI-2000电缆识别仪野外工作；其次电缆识别耦合钳采用柔性夹钳，更利于电缆密集、电缆粗重的场合使用；第三在显示界面上采用大屏幕彩色液晶显示、语音提示，提高了电缆识别中的效率，简单易操作。CI-2000电缆识别仪以闭合检测方式定性、定量、定向三大参数为电缆识别判断依据，具有电缆识别判别准确、快速、操作简单、轻便、易携带、不用市电、应用范围广等特点，是目前国内同类电力电缆识别仪中技术最先进、性能最优越的新型电缆识别仪。
电缆识别仪主要由以下四部分组成，各有各的功能和作用。
1、信号发射机：分为3档输出不同功率、频率的脉冲信号，施加到预识别已停电的电缆上，并在此电缆上产生单一方向的脉动电流。
2、信号输出线：由四芯航空头和护套夹子组成，红色线和黑色线用于信号发射机与目标电缆和系统工作地的连接。
3、柔性检测钳：用于检测脉动电流所产生磁场的大小和方向。
4、信号接收机：把柔性检测钳所检测到的信号，分别通过模拟表盘方式和波形方式显示其大小、方向，操作者以此为据作出判断。

使用特点

1、 电池供电，输出电流大、信号稳定可靠、不怕短路。
2、 表盘、波形双模式检测方向和大小，显示清晰无误，识别准确。
3、 柔性闭合、环形感应式测试，信号唯一、不失真，不受干扰。
4、 便携轻巧，适合各种场合，对架空、桥架、沟道电缆最为方便。
5、 操作简单，易于掌握。

技术参数

A.信号发射机
1、 输出档位：低档、中档、高档
2、 输出电压：20V（低档）、35V（中档）、55V（高档）
3、 输出电流：0～100A
4、 输出脉宽：72ms
5、 脉冲周期：2 s（低档）、4 s（中档）、6 s（高档）
6、 显示界面：3.5寸彩色液晶
7、 工作电源：内置可充电池
8、 工作时间：连续工作时间大于4h
9、 自动关机：低电量时报警并自动关机
10、外形尺寸：275㎜× 225㎜× 97㎜
11、重 量：≤2.6 kg
B.信号接收机
1、 显示方式：3.5寸彩色液晶
2、 工作模式：表盘模式、波形模式
3、 操作方式：软按键、语音提示
4、 增 益：10档（3dB～24dB） ci-2000电缆识别仪使用现场
5、 工作电源：内置可充电池
6、 使用时间：大于50h
7、 判断提示：信号幅度、方向指示、同步
8、 检测范围：1A～100A
9、 检测方式：卡入闭合感应式，检测信号方向及大小
10、外形尺寸：219㎜× 108㎜× 40㎜
11、重 量：≤0.6kg
C.柔性检测钳
1、 工作电源：无源工作
2、 钳口尺寸：闭合直径 200 mm
3、 检测方式：卡入闭合感应式，检测方向及大小
4、 检测电流：1A～100A
5、 重 量：≤0.26kg

产品配置

标准配置：信号发生器、柔性接收钳、信号检测器、电源线、接地线
